มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed

ได้รับการรับรอง
จีน WUXI RONNIEWELL MACHINERY EQUIPMENT CO.,LTD รับรอง
จีน WUXI RONNIEWELL MACHINERY EQUIPMENT CO.,LTD รับรอง
สนทนาออนไลน์ตอนนี้ฉัน

มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed

มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed
Offshore Foundation Assemble Fit Up Rotator 2000T Monopile Growing Welding Roller Bed
มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed

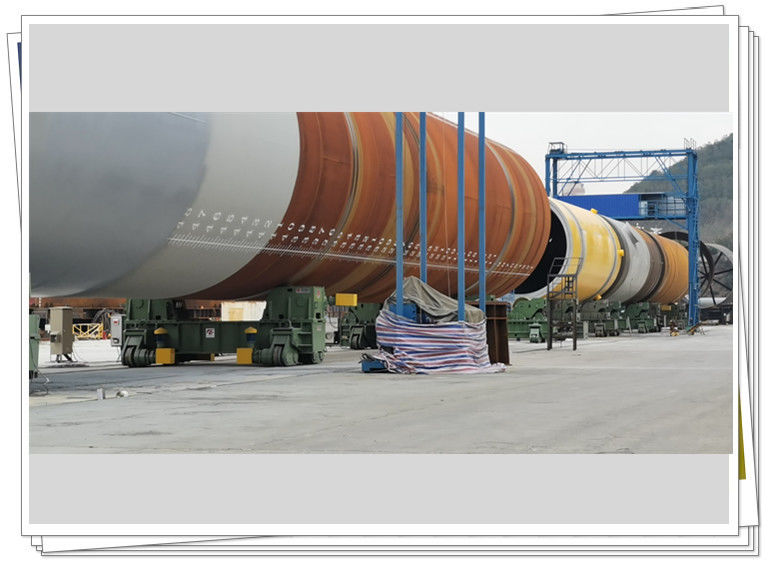

ภาพใหญ่ :  มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Ronniewell
ได้รับการรับรอง: CE,ISO
หมายเลขรุ่น: HGK-2000
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Please confirm with us
รายละเอียดการบรรจุ: แพคเกจสมุทร
เวลาการส่งมอบ: 40days
เงื่อนไขการชำระเงิน: ชำระเงินดาวน์ 30% โดย TT ยอดคงเหลือ 70% ก่อนจัดส่ง
สามารถในการผลิต: 20 ชุด / เดือน

มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed

ลักษณะ
อุปกรณ์: เตียงลูกกลิ้งเชื่อมแบบโมโนไทล์ 2000T ประกอบด้วย: ตัวหมุนกำลัง 1 ตัวและตัวหมุนคนขี้เกียจ 3 ตัว
ความสามารถในการหมุน: 2000t (1power rotator) ขีด จำกัด ภาระงาน: 700t / rotator
เส้นผ่านศูนย์กลาง MP: 3000 มม. ~ 10,000 มม พอดี: คนขี้เกียจพร้อมฟังก์ชั่นยก Hydraluic
โครงสร้าง: มอเตอร์เคลื่อนที่บนราง การทำงาน: ตัวควบคุมจี้
ไฮไลต์:

โรเตเตอร์ Fitup Foundation นอกชายฝั่ง

,

2000T Fit up rotator

,

Monopile Growing fit up rotator

มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed





แนะนำสั้น ๆ:



เตียงลูกกลิ้งเชื่อมแบบโมโนไพล์ประกอบด้วย 1power & 3 idler ไฮดรอลิก


กำลังหมุนกำลัง 2000t;กำลังและแต่ละคนไม่ทำงานโหลด จำกัด 700t / rotator;เหมาะสำหรับ MP ขนาดไม่เกิน 10 เมตร;


ผลิตขึ้นเป็นพิเศษสำหรับฐานรากนอกชายฝั่งเหมาะกับการประกอบการเติบโตที่บริเวณท่าเรือ







คำอธิบาย:



  • เตียงลูกกลิ้งเชื่อมแบบธรรมดาพร้อมสกรูสำรองบนฐานเพื่อปรับความเหมาะสมระยะห่างของศูนย์ล้อสำหรับ MP ที่มีเส้นผ่านศูนย์กลางหลากหลาย

  • เตียงลูกกลิ้งเชื่อมแบบ monopile ที่กำลังเติบโต 2000t ประกอบด้วย 1power rotator & 3 idler rotator

  • ตัวหมุนคนขี้เกียจแต่ละตัวมีล้อเลื่อนไฮดรอลิก 2 ชิ้นผ่านกระบอกไฮดรอลิกขับเคลื่อนเพื่อดัน MP ขึ้น / ลง

  • ด้วยฟังก์ชั่นของล้อเลื่อนไฮดรอลิกคนขี้เกียจเตียงลูกกลิ้งเชื่อมที่เติบโตแบบ monpile สามารถจัดตำแหน่งส่วนต่างๆเพื่อให้ขั้นตอนการประกอบเสร็จ

  • เตียงลูกกลิ้งเชื่อมไฟฟ้าพร้อมรถเข็นแบบใช้มอเตอร์เตียงลูกกลิ้งเชื่อมคนขี้เกียจพร้อมรถเข็นคนขี้เกียจ

  • ด้วยรถเข็นที่ใช้เครื่องยนต์สามารถเคลื่อนที่ได้บนรางสำหรับการขนส่ง MP ไปตามราง

  • การขยายขอบเขตของการควบคุมการเชื่อมโยงกับอุปกรณ์อื่น ๆ ทำให้เกิดการเชื่อมตะเข็บเส้นรอบวงโดยอัตโนมัติ

  • ออกแบบมาเป็นพิเศษสำหรับอุตสาหกรรมพลังงานลมนอกชายฝั่งโดยใช้สำหรับฐานรากนอกชายฝั่ง
  •



มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed 0

มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed 1





ลักษณะเฉพาะ:



  • ผลิตตามมาตรฐานเครื่องจักรกล JB / T 9187-1999

  • วัสดุล้อเป็นลูกกลิ้งเหล็ก fored 42CrMo เหมาะสำหรับชิ้นงานหนัก

  • เตียงลูกกลิ้งเชื่อมแบบพิเศษที่ใช้สำหรับฐานรากนอกชายฝั่งของกังหันลมนอกชายฝั่ง

  • การทำงานกับเครื่องเชื่อมโครงสำหรับตั้งสิ่งของโดยปกติแล้วจะใช้สำหรับการประกอบทั่วไปแบบโมโนไทล์นอกชายฝั่ง / การปลูกที่บริเวณท่าเรือ

  • การขนส่งภาคพื้นดินช่วยลดความเสี่ยงของรอกและทำให้การขนส่งง่ายขึ้น

  • ปรับตำแหน่งส่วนโมโนไทล์อย่างมีประสิทธิภาพเพื่อทำขั้นตอนการประกอบให้เสร็จสมบูรณ์

  • เพิ่มประสิทธิภาพในการทำงานและปรับปรุงคุณภาพของผลิตภัณฑ์





สายการผลิต โมโนไพล์นอกชายฝั่ง 2000T
ประกอบด้วย 1drive unit + 3idler unit (ลิฟท์ไฮดรอลิก)
แบบจำลองหน่วยคนขี้เกียจ
สูงสุด กำลังโหลด 2000 ตัน (1power & 3idler)
เส้นผ่าศูนย์กลางชิ้นงานพิสัย ø3,000 ~ ø10,000มม.
ประเภทลูกกลิ้ง

1. ลูกกลิ้งเหล็ก

2. เส้นผ่านศูนย์กลาง 800 มม. กว้าง 450 ~ 800 มม.

ความยาวของการออกแบบตัวหมุน สูงสุด7500 มม
ความกว้างของการออกแบบตัวหมุน สูงสุด4000 มม. (ประกอบด้วยความกว้างของล้อเคลื่อนที่)
ระยะห่างของลูกกลิ้ง 2100 ~ 4500 มม
ระยะห่างระหว่างพื้นดินและศูนย์โรเตเตอร์ 1,850 มม. (กลับไปที่จุดศูนย์)
ระยะการเคลื่อนที่ของศูนย์ลูกกลิ้งและวิธีการปรับ

1. ที่นั่งลูกกลิ้งคนขี้เกียจได้รับการแก้ไขโดยสลักเกลียว

2. ปรับระยะกึ่งกลางของลูกกลิ้งด้วยรูสลัก

3. ระยะการเคลื่อนที่ของเบาะลูกกลิ้ง คือ 150 มม.

วิธีการเดินโรเตเตอร์

1. โรเตเตอร์หนึ่งหน่วยคือการเดินด้วยไฟฟ้าและอีกตัวหนึ่งไม่ได้ใช้พลังงานในการเดิน

2. เมื่อเตียงลูกกลิ้งกำลังเดินน้ำหนักสูงสุดคือ 1,000 ตัน

3. กลุ่มโรเตเตอร์สามารถเคลื่อนที่บนแทร็กได้เมื่อโหลดเต็มที่

4. ความเร็วในการเดินไฟฟ้า 230 มม. ~ 2300 มม. / นาที

ข้อกำหนดราง JRS · JIS 73 กก
ช่วงรางด้านในและข้อกำหนดการออกแบบ

1. มาตรฐานการออกแบบคือ 3400 มม. แต่ต้องใช้กลไกที่สามารถแปลงเป็น 2440 มม.

2. สร้างคู่มือที่มีตารางขนาดชิ้นงานระยะศูนย์กลางลูกกลิ้งและภาระของโรเตเตอร์ที่สอดคล้องกัน

ไดรฟ์ยกคู่แบบกลุ่ม ไฮดรอลิก.
การยกของลูกกลิ้งและการลดลงของจังหวะ

ยก: 150 มม. ขึ้นไป

การลดลง: 50 มม. ขึ้นไป

สถานีไฮดรอลิก

1. สถานีไฮดรอลิกอิสระสำหรับโรเตเตอร์แต่ละตัว

2. กระบอกไฮดรอลิกแต่ละกระบอกมีมาตรวัดแรงดันน้ำมันแยกอิสระและมีตารางเปรียบเทียบโหลดแรงดันแปลงซึ่งบันทึกไว้ในคู่มือ

ฟังก์ชั่นการควบคุมตัวหมุน

1. สายไฟแรงดันต่ำ (24V) (30M) / ไร้สาย รีโมทคอนโทรล (100M)

2. สายเคเบิลควบคุมความยาว 30 ม. และต้องมีชุดสายควบคุมสำหรับชิ้นส่วนอะไหล่

3. การต่อสายดินของไฟฟ้า ส่วนประกอบของกล่องควบคุมต้องเป็นไปตามข้อกำหนดรหัสไฟฟ้า

4. จังหวะการยกกระบอกสูบและการควบคุมการเดิน

5. ปุ่ม Stop & E-stop และฟังก์ชันซิงโครไนซ์

6. รีโมทคอนโทรลต้องมีฟังก์ชั่นข้างต้น

7. หากรีโมทคอนโทรลไร้สายเสียหายสามารถใช้การควบคุมแบบใช้สายเพื่อใช้งานได้

8. กระบอกไฮดรอลิกแต่ละกระบอกสามารถทำงานได้อย่างอิสระและมีความสามารถในการเชื่อมโยง

สายไฟ

1. แรงดันไฟฟ้า 380V / 3Ph / 60HZ ± 10%

2.ชั้นวางสายเคเบิล + อุปกรณ์รับสาย +

สายเคเบิลยืดหยุ่น 30 ม.

3.ซ็อกเก็ตยุโรป

(400 * 4P / 63A (3P + E)

ข้อกำหนดสายเคเบิล

1. สายเคเบิลแบบยืดหยุ่น

2. สายยางมือถือ 600V 2PNCT (EPRN)

นีโอพรีนหุ้มฉนวน Cabtye ปก

14 มม. x 4C.

ส่วนควบคุมอิเล็กทรอนิกส์

1. ต้องมีการป้องกันสถานีไฮดรอลิกและกล่องควบคุมกำลัง

(กันลมกันฝุ่นกันน้ำ)

2. กล่องควบคุมและองค์ประกอบอิเล็กทรอนิกส์

สามารถถอดประกอบได้อย่างรวดเร็ว

3. กล่องควบคุมอิเล็กทรอนิกส์และ

ส่วนประกอบต้องปรับให้เข้ากับไฟล์

กึ่งเขตร้อนและประเภทเกาะ สภาพภูมิอากาศ.

4. วงจรป้องกันที่สมบูรณ์แบบ

(กันลมกันฝุ่นกันน้ำ)

แบรนด์ชิ้นส่วนอิเล็กทรอนิกส์ ชไนเดอร์
แบรนด์ตัวเชื่อมต่อ

Wieland 16 พิน / 24 พิน

(ป้องกันการระเบิด)

การป้องกันการส่งและช่องว่าง กันลมกันฝุ่นกันน้ำ
น้ำหนักตัวหมุนและวิธีการยก

1. ต้องทำเครื่องหมายน้ำหนักของโรเตเตอร์อย่างชัดเจนบนรูปวาดและพ่นบนโรเตเตอร์

2. โรเตเตอร์จำเป็นต้องจัดหาและกำหนดตำแหน่งและวิธีการยกที่เหมาะสมที่สุดและทำเครื่องหมายบนภาพวาด

ระบบป้องกันการสั่นไหวของตัวหมุนและอุปกรณ์ป้องกันการม้วน

1. ตั้งค่าอุปกรณ์ติดตามต้องจัดเตรียมและบันทึกภาพวาดการออกแบบไว้ในคู่มือ

2. จำเป็นต้องมีอุปกรณ์ที่มั่นคงที่สัมผัสกับพื้นบริเวณรอบนอกของโรเตเตอร์

3. เมื่อโรเตเตอร์โหลดเต็มที่และไม่เคลื่อนที่โรเตเตอร์จะทรงตัวได้

การเชื่อมโยงระหว่าง rotator และช่างเชื่อม หากจำเป็นผู้ผลิตโรเตเตอร์ควรเปิดระบบโรลเลอร์เบดและร่วมมือกับผู้ผลิตเครื่องเชื่อมเพื่อรวมระบบ
ป้องกัน จำเป็นต้องตั้งค่าอุปกรณ์ป้องกันต่างๆเช่น ELCB ฟิวส์ไฟฟ้าและอื่น ๆ
อะไหล่บำรุงรักษา 1. ต้องใช้ฉลากสากล
ข้อกำหนดการทาสี

1.พื้นผิวโลหะทั้งหมดต้องพ่นทราย

และทาสีเป็น SSPC-Sa2.5

2.เคลือบสีรองพื้นสังกะสี 1 ชั้น (75 μm / 1 ชั้น) และเคลือบผิวชั้น 2 (250 μm / 2 ชั้น).

3. สีของสี: เขียว - RAL6011







ความได้เปรียบทางการแข่งขัน:



  • พร้อมระบบหล่อลื่น.

  • การควบคุมความเร็วแบบหมุน VFD ช่วยเพิ่มความน่าเชื่อถือในการทำงาน

  • อินเวอร์เตอร์และองค์ประกอบไฟฟ้าหลักคือ Siemens / Schneider หรือแบรนด์ที่เท่าเทียมกัน

  • ยอมรับการทดสอบก่อนส่งมอบ

  • ยอมรับการออกแบบพิเศษและกำหนดเอง







มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed 2
มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed 3

มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed 4

มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed 5

มูลนิธินอกชายฝั่งประกอบ Fit Up Rotator 2000T Monopile Growing Welding Roller Bed 6



ประเด็นที่คุณอาจกังวล:

การปรับแต่ง - เครื่องของคุณหรือผลิตภัณฑ์อื่น ๆ สามารถปรับแต่งได้หรือไม่?
Ronniewell: แน่นอนในฐานะผู้ผลิตมืออาชีพเรามีทีมวิศวกรของเราเองซึ่งเก่งในการออกแบบพัฒนาและสร้างโซลูชันพิเศษสำหรับความต้องการส่วนบุคคลของคุณ

การขนส่ง- แล้วการขนส่งล่ะ?
Ronniewell: Seaway เป็นวิธีการขนส่งที่ใช้กันมากที่สุดสำหรับการค้าขายในต่างประเทศขึ้นอยู่กับสถานที่ตั้งของคุณการขนส่งแบบรวมทางรถไฟและทางทะเลก็เป็นอีกทางเลือกหนึ่งเช่นกันแน่นอนว่าการขนส่งทางรถไฟเป็นสิ่งที่ยอมรับได้หากเป็นแนวทางที่เหมาะสมที่สุด

บริการหลังการขาย - บริการหลังการขายมีอะไรบ้าง?
Ronniewell: เราให้ระยะเวลาการรับประกัน 12 เดือนสำหรับคุณภาพเครื่องจักรทั้งหมดในช่วงเวลานี้ปัญหาใด ๆ ที่พิสูจน์ได้เนื่องจากข้อบกพร่องของเครื่องเราจะรับผิดชอบทั้งหมดยกเว้นระยะเวลารับประกันการสนับสนุนที่ปรึกษาทางเทคนิคสามารถใช้ได้อย่างอิสระครอบคลุมตลอดอายุการใช้งานของเครื่องนอกจากนี้ยังมีบริการวิศวกรในสถานที่ของผู้ใช้ตามความจำเป็น
