Ronniewell แท่นลูกกลิ้งพิเศษสำหรับงานผลิต Suction Caisson

ระบบรองรับงานหนัก ออกแบบมาสำหรับ Suction Anchor ขนาดใหญ่ ผนังบาง – เส้นผ่านศูนย์กลางสูงสุด 14 เมตร

ภาพรวม

Ronniewell นำเสนอระบบแท่นลูกกลิ้งพิเศษที่ออกแบบมาโดยเฉพาะสำหรับความต้องการที่เข้มงวดของ การผลิต Suction Caisson (Suction Pile Anchor) ในภาคพลังงานลมและน้ำมันและก๊าซนอกชายฝั่ง ระบบเหล่านี้จัดการกับความท้าทายเฉพาะของการผลิต Suction Anchor ขนาดใหญ่ ผนังบาง — โครงสร้างที่มีน้ำหนักมากถึง 1,000 เมตริกตัน และมีลักษณะคล้ายกับ "ขวดน้ำ" เหล็กขนาดใหญ่ที่ตัดส่วนล่างออก

แตกต่างจากการผลิตเสาอากาศลมหรือ Monopile ทั่วไป Suction Caisson นำเสนอชุดความท้าทายในการผลิตที่แตกต่างกัน: เส้นผ่านศูนย์กลางขนาดใหญ่มาก (สูงสุด 14,000 มม.+), ความหนาผนังบาง (บางถึง 35 มม.), และปัญหาการโก่งตัวเนื่องจากน้ำหนักตัวเองที่สำคัญระหว่างการประกอบและติดตั้ง ระบบแท่นลูกกลิ้ง Suction Caisson ของ Ronniewell ถูกสร้างขึ้นเพื่อเอาชนะความท้าทายเหล่านี้

ความท้าทายในการผลิต Suction Caisson

Suction Caisson เป็นสมอที่ใช้สำหรับแท่นขุดเจาะน้ำมันนอกชายฝั่งและฟาร์มกังหันลม โดยติดตั้งโดยวางปลายเปิดไว้ที่ก้นทะเลและสร้างแรงดันลบเพื่อ "ยึด" เสา การก่อสร้างต้องใช้การประกอบชิ้นส่วนกระป๋องหลายชิ้นที่มีน้ำหนักมากกว่า 60 เมตริกตันต่อชิ้นอย่างแม่นยำ

ความท้าทายในการผลิตที่สำคัญ:

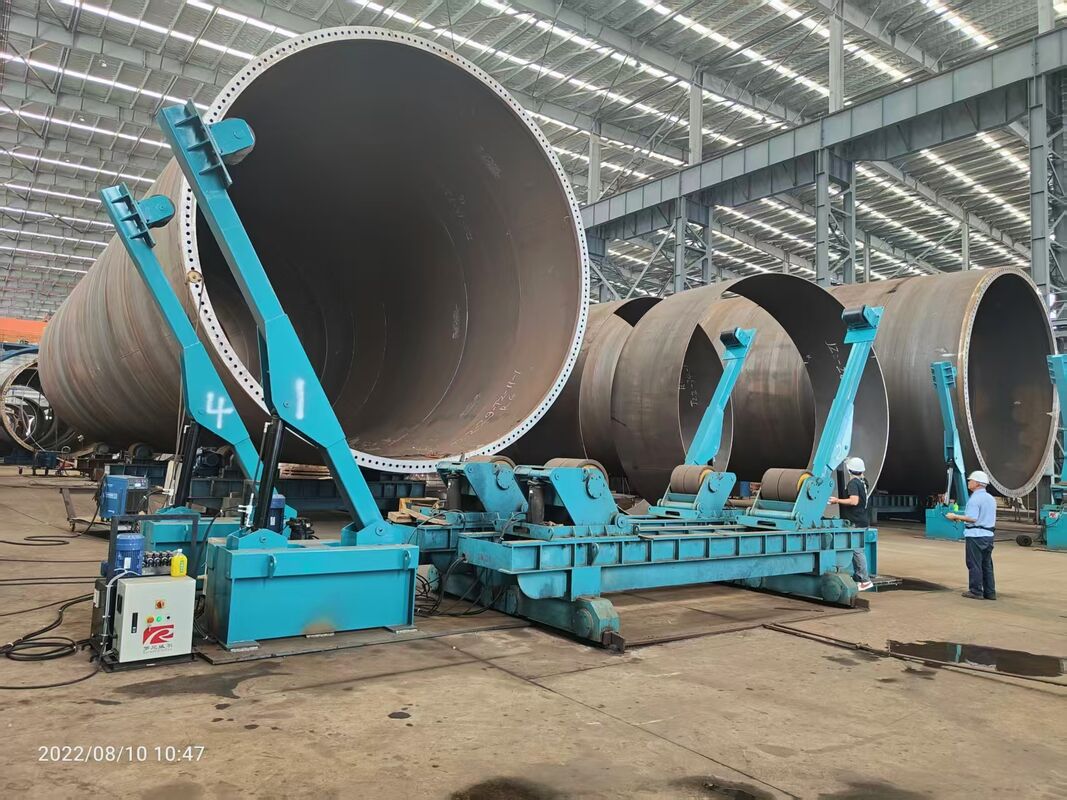

ระบบแท่นลูกกลิ้ง Suction Caisson ของ Ronniewell – คุณสมบัติหลัก

1. ระบบรองรับด้านข้าง (ตัวหยุดด้านข้าง / ตัวกันโคลง)

แท่นลูกกลิ้ง Suction Caisson ของ Ronniewell ติดตั้ง ระบบรองรับด้านข้าง ที่จัดการกับความท้าทายพื้นฐานของความเสถียรของทรงกระบอกผนังบางขนาดใหญ่

• การกำหนดค่าการรองรับหลายจุด: นอกเหนือจากการรองรับลูกกลิ้งด้านล่างแล้ว ตัวกันโคลงด้านข้างที่ปรับได้จะสัมผัสกับทรงกระบอกในแนวข้าง โดยกระจายแรงรองรับไปยังจุดสัมผัสเพิ่มเติม

• มุมรองรับที่ปรับได้: ตัวกันโคลงด้านข้างมีโครงรองรับแบบบานพับพร้อมมุมเอียงที่ปรับได้เพื่อปรับตำแหน่งโหนดรองรับให้เหมาะสมสำหรับเส้นผ่านศูนย์กลางและผนังชิ้นงานที่แตกต่างกัน

• โครงสร้างสามเหลี่ยมที่มั่นคง: โครงรองรับ แขนปรับ และฐานประกอบกันเป็นโครงสร้างสามเหลี่ยมที่มั่นคง ทำให้มั่นใจได้ถึงการรองรับที่แข็งแรงแม้ภายใต้ภาระหนัก

2. วิศวกรรมป้องกันการโก่งตัว

• ป้องกันการโก่งตัวเนื่องจากน้ำหนักตัวเองของเปลือกผนังบางระหว่างการประกอบและเชื่อม

• รักษาความกลมให้สมบูรณ์ระหว่างการเชื่อมตามแนวเส้นรอบวง

• การกำหนดค่าการรองรับที่ปรับให้เหมาะสมช่วยให้มั่นใจได้ถึงการประกอบที่แม่นยำและทำซ้ำได้สำหรับ Caisson หลายส่วน

3. การจัดการชิ้นส่วนที่ยืดหยุ่น

• ความสามารถในการเคลื่อนที่: แท่นลูกกลิ้งแบบรางพร้อมรถเข็นมอเตอร์ช่วยให้เคลื่อนย้ายชิ้นส่วน Caisson หนักได้อย่างราบรื่นตามสายการผลิต

• การวางตำแหน่งแนวนอน: ระบบแท่นลูกกลิ้งสามารถกำหนดค่าสำหรับการ ประกอบชิ้นส่วนแนวนอน ลดการใช้โครงนั่งร้านและการเชื่อมบนที่สูง ในขณะเดียวกันก็ปรับปรุงความปลอดภัยและคุณภาพ

• การปรับความสูง: สามารถปรับระยะห่างของลูกกลิ้งเพื่อยกหรือลดชิ้นงานทีละน้อย ขจัดความจำเป็นในการใช้ "ตัวหนีบและลิ่ม" ในกระบวนการประกอบ

4. ระบบขับเคลื่อนงานหนัก

• ระบบขับเคลื่อนมอเตอร์คู่: รับประกันการหมุนชิ้นส่วน Caisson หนักอย่างเสถียรระหว่างการเชื่อมตามแนวเส้นรอบวง

• การควบคุมความเร็ว VFD: การปรับความเร็วแบบ Stepless เพื่อสภาวะการเชื่อมที่เหมาะสมที่สุด

• มอเตอร์ Invertek พร้อมส่วนประกอบไฟฟ้า Schneider เพื่อความน่าเชื่อถือทั่วโลก

• ตัวลดเกียร์หนอนแบบล็อคตัวเอง: ป้องกันการหมุนโดยไม่ตั้งใจเมื่อหยุด

5. โครงสร้างที่ทนทาน

• การอบชุบด้วยความร้อนเพื่อคลายความเค้น: ชิ้นส่วนโครงสร้างที่เชื่อมทั้งหมดได้รับการบำบัดเพื่อป้องกันการบิดเบี้ยว

• ตลับลูกปืนขนาดใหญ่: อายุการใช้งานยาวนานภายใต้ภาระหนัก

• ระบบหล่อลื่นในตัว: ลดความต้องการในการบำรุงรักษา

ข้อมูลจำเพาะทางเทคนิค – ซีรีส์ Suction Caisson

การใช้งานในการผลิต Suction Caisson

• การประกอบชิ้นส่วนแนวนอน: การประกอบชิ้นส่วนกระป๋องตามลำดับในแนวราบ ลดการทำงานบนที่สูง

• การเชื่อมตะเข็บตามแนวเส้นรอบวง: การหมุนที่เสถียรเพื่อคุณภาพการเชื่อมที่สม่ำเสมอ

• การจัดตำแหน่งในการประกอบ: การวางตำแหน่งชิ้นส่วนหนักอย่างแม่นยำ

• การเชื่อมภายใน: การกำหนดค่าแนวนอนที่เข้าถึงได้

• สายการผลิต "การเติบโต" ของเรือที่สมบูรณ์: สถานีแท่นลูกกลิ้งหลายสถานีต่อกันเพื่อประกอบความยาว Caisson เต็ม

เข้ากันได้กับ: กระบวนการเชื่อม SAW, GMAW, FCAW, GTAW

ทำไมต้องเลือก Ronniewell สำหรับการผลิต Suction Caisson?

✅ พิเศษสำหรับผนังบางขนาดใหญ่ – ออกแบบมาโดยเฉพาะสำหรับความท้าทายเฉพาะของการผลิต Suction Caisson รวมถึงระบบรองรับด้านข้างเพื่อป้องกันการโก่งตัว

✅ ความจุเส้นผ่านศูนย์กลางขนาดใหญ่พิเศษ – รองรับชิ้นงานที่มีเส้นผ่านศูนย์กลางสูงสุด 14 เมตร รองรับการออกแบบ Suction Caisson ที่ใหญ่ที่สุดในการผลิต

✅ การควบคุมการโก่งตัว – การออกแบบการรองรับหลายจุดป้องกันการเสียรูปเนื่องจากน้ำหนักตัวเอง รักษาความกลมและคุณภาพการเชื่อม

✅ เทคโนโลยีตัวกันโคลงด้านข้าง – โครงรองรับที่ปรับได้ให้จุดสัมผัสเพิ่มเติม ขจัดความเค้นเฉพาะที่

✅ ความสามารถในการประกอบแนวนอน – ลดโครงนั่งร้าน ปรับปรุงความปลอดภัย และเพิ่มคุณภาพการเชื่อม

✅ ความจุที่พิสูจน์แล้ว – รองรับชิ้นงาน เส้นผ่านศูนย์กลาง 14 เมตร ด้วยความสามารถในการรับน้ำหนัก 1,000+ เมตริกตัน

✅ การรับรองระดับสากล – ISO9001 และ เครื่องหมาย CE (Machinery Directive 2006/42/EC)

✅ ส่วนประกอบระดับโลก – มอเตอร์ Invertek; ส่วนประกอบไฟฟ้า Schneider

✅ ระยะเวลารอคอยสินค้าสั้น – การจัดส่งมาตรฐาน: 30 วันทำการ

✅ การสนับสนุนที่เชื่อถือได้ – รับประกัน 12 เดือน, คำแนะนำทางเทคนิค, การติดตั้งและการฝึกอบรม

✅ วิศวกรรมที่กำหนดเอง – ทีมออกแบบภายในสำหรับความต้องการพิเศษ

ช่วงผลิตภัณฑ์ – ระบบแท่นลูกกลิ้ง Suction Caisson
